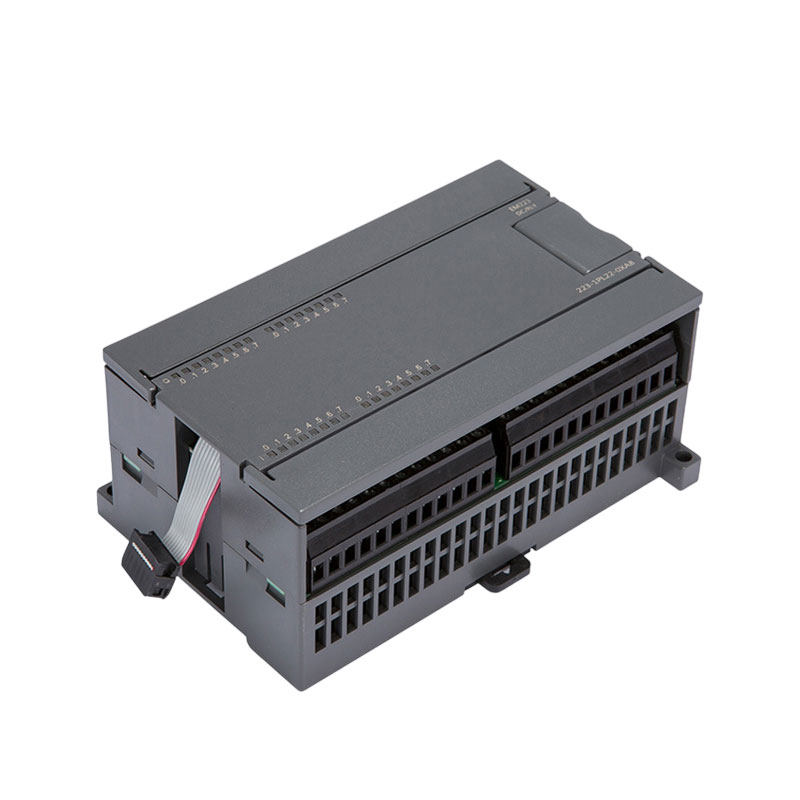

Módulo digital EM223 16DI/16DO relé 223-1PL22

Description

Módulo EM223 16DI/16DO por relé para ampliación de PLC S7-200

Introducción

El módulo EM223 223-1PL22 combina 16 entradas digitales y 16 salidas por relé en un único dispositivo, permitiendo ampliar de forma eficiente cualquier PLC compatible con la serie S7-200. Su completa equivalencia con el modelo original 223-1PL22-0XA8 garantiza una sustitución inmediata sin necesidad de modificar el programa ni la configuración existente.

Características principales

• 16 entradas digitales (16DI).

• 16 salidas digitales por relé (16DO).

• Totalmente compatible con Siemens S7-200 y AMX-200.

• Sustitución directa del modelo original sin cambios de software.

• Aislamiento mediante optoacopladores en las entradas y relés mecánicos en las salidas.

• Conexión mediante cable de expansión y diseño industrial robusto.

Aplicaciones

Ideal para ampliación de señales en sistemas de automatización, control de maquinaria, gestión de actuadores, cuadros eléctricos y proyectos OEM que requieran entradas y salidas combinadas en un solo módulo.

Por qué elegir este producto

• Sustitución directa del modelo Siemens equivalente sin necesidad de reprogramar.

• Entradas y salidas integradas, optimizando espacio y cableado.

• Salidas por relé aptas para cargas diversas y con aislamiento seguro.

• Excelente compatibilidad con la arquitectura S7-200 y AMX-200.

Especificaciones técnicas

• Entradas digitales: 16

• Tipo de entrada: PNP/NPN

• Tensión de entrada: lógica 0 (0–5V DC), lógica 1 (15–30V DC)

• Aislamiento de entradas: optoacoplado

• Salidas digitales: 16

• Tipo de salida: relé

• Capacidad por punto: 2A

• Aislamiento de salidas: mecánico

• Consumo del bus: 80 mA

• Potencia consumida: 5.2W

• Alimentación: DC 24V

• Dimensiones: 137.5 × 80 × 62 mm

• Montaje: carril DIN 35 mm

• Conexión: cable de expansión
