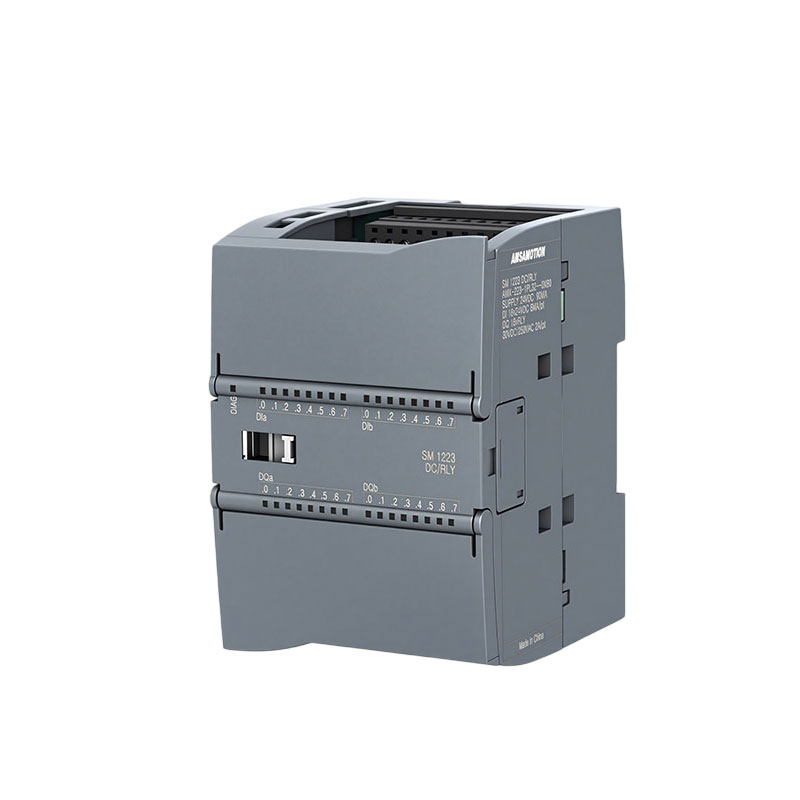

Módulo digital 16 entradas 16 salidas relé SM 1223 (223-1PL32-0XB0)

Description

Módulo digital 16 entradas y 16 salidas por relé para PLC Siemens S7-1200

Introducción

El módulo SM 1223 con 16 entradas digitales 24V DC y 16 salidas por relé está diseñado para ampliar la capacidad de control en instalaciones que utilizan PLC Siemens S7-1200. Proporciona una combinación equilibrada entre entradas rápidas y salidas robustas para cargas AC y DC.

Características principales

• 16 entradas digitales 24V DC tipo sink/source.

• 16 salidas por relé con contactos secos.

• Rango de tensión de salida:

  • 5–30 V DC

  • 5–250 V AC

• Corriente máxima por salida: 2 A.

• Corriente máxima por cada común de salida: 8 A.

• Filtro de entrada seleccionable (0.2–12.8 ms).

• Vida mecánica del relé: 10 millones de ciclos.

• Vida eléctrica: 100.000 ciclos a carga nominal.

• Dimensiones del módulo: 70 × 100 × 75 mm.

• Consumo: 10 W.

• Compatible con CPU Siemens S7-1200 (firmware V4.0 o superior).

Aplicaciones

• Sistemas de automatización industrial con múltiples señales.

• Control de cargas AC/DC mediante relé.

• Integración en cuadros eléctricos de máquinas y procesos.

• Entornos donde se necesite aislamiento y fiabilidad en salidas.

Por qué elegir este producto

Su arquitectura combinada de 16 entradas y 16 salidas por relé lo convierte en un módulo versátil para aplicaciones complejas. Permite controlar cargas diversas mientras mantiene un alto nivel de compatibilidad con la serie S7-1200.

Especificaciones técnicas

Entradas digitales

• Número de entradas: 16

• Tipo: sink/source

• Tensión nominal: 24 V DC

• Lógica 1 mínima: 15 V

• Lógica 0 máxima: 5 V

• Tensión continua permitida: hasta 30 V DC

• Filtro configurable: 0.2–12.8 ms

• Longitud máxima de cable:

  • 500 m blindado

  • 300 m no blindado

Salidas digitales (relé)

• Número de salidas: 16

• Tipo: relé, contacto seco

• Rango de tensión: 5–30 V DC o 5–250 V AC

• Corriente máxima por canal: 2 A

• Corriente máxima por común: 8 A

• Vida mecánica: 10.000.000 ciclos

• Vida eléctrica: 100.000 ciclos

• Tiempo de conmutación: ≤ 10 ms

Generales

• Dimensiones: 70 × 100 × 75 mm

• Consumo: 10 W

• Modelo: 223-1PL32-0XB0
