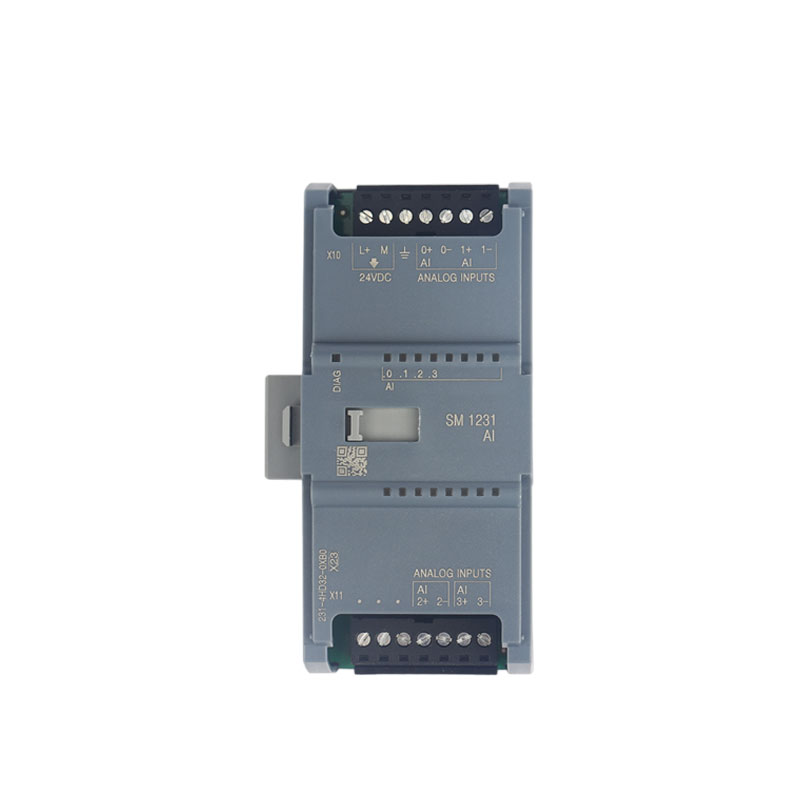

SM 1231 AI 4×13 bits (AMX-231-4HD32-0XB0)

Description

Módulo analógico SM1231 de 4 canales para PLC S7-1200

Introducción

El módulo SM1231 AI 4×13 bits amplía las capacidades analógicas del PLC S7-1200, proporcionando cuatro entradas diferenciales para señales de tensión o corriente. Diseñado según los estándares de amsamotion.store, ofrece una integración directa y un rendimiento estable en aplicaciones de automatización.

Características principales

• 4 canales de entrada analógica.

• Resolución de 12 bits más bit de signo (equivalente a 13 bits).

• Compatibilidad total con señales en tensión y corriente.

• Modos seleccionables por grupos de 2 canales.

• Medición precisa con ±0.8% de error de fondo de escala.

• Rango de señal configurable: ±10V, ±5V, ±2.5V o 0–20 mA / 4–20 mA.

• Montaje y uso idénticos a los módulos Siemens S7-1200 originales.

• Dimensiones compactas: 45 x 100 x 75 mm.

• Consumo energético: 2.2W.

• Alternativa totalmente compatible al modelo Siemens SM 1231 AI 4×13 bits.

Aplicaciones

• Lectura de sensores analógicos (presión, nivel, caudal, temperatura con transmisores).

• Procesos industriales que requieren medición precisa de señales continuas.

• Integración en sistemas de automatización basados en PLC S7-1200.

Por qué elegir este producto

Este módulo ofrece una solución fiable y económica totalmente compatible con Siemens 1200, manteniendo la precisión, el formato y la facilidad de configuración del hardware original.

Especificaciones técnicas

• Modelo: SM1231 4x AI

• Número de entradas: 4

• Tipo: tensión o corriente (diferencial)

• Rango de señal:

  • ±10V, ±5V, ±2.5V

  • 0–20 mA / 4–20 mA

• Conversión: 13 bits (12 bits + signo)

• Precisión: ±0.8% FS

• Impedancia:

  • Tensión: 2 MΩ

  • Corriente: 270 Ω

• Dimensiones: 45 x 100 x 75 mm

• Consumo: 2.2W

• Compatibilidad: Siemens S7-1200 firmware V4.0 o superior
