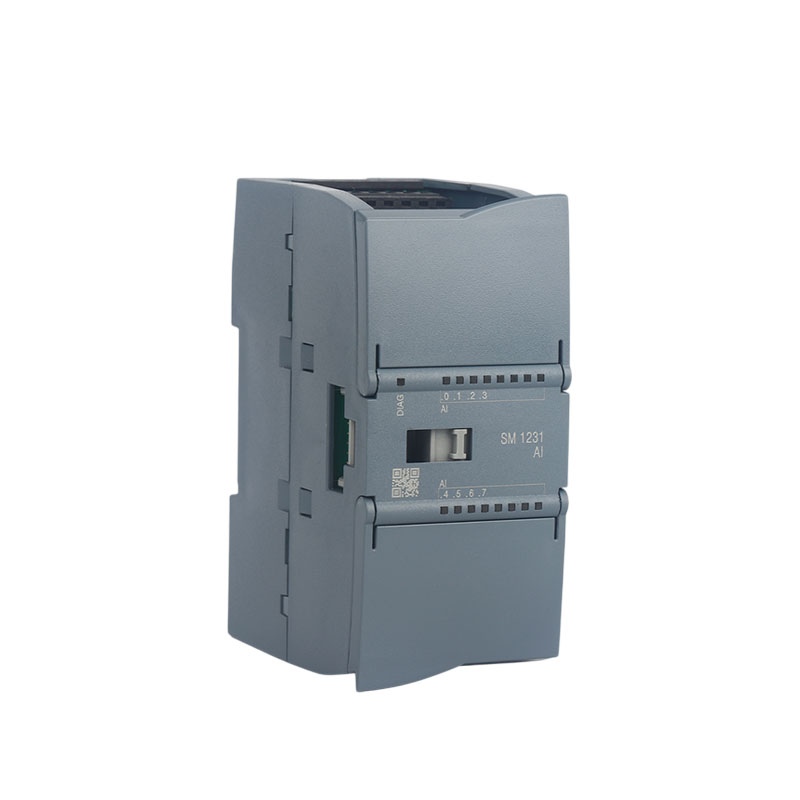

SM 1231 AI 8×13 bits (AMX-231-4HF32-0XB0)

Description

Módulo analógico SM1231 de 8 canales para PLC S7-1200

Introducción

El módulo SM1231 AI 8×13 bits amplía la capacidad de adquisición analógica del PLC S7-1200, ofreciendo ocho canales diferenciales para medición en tensión o corriente. Su diseño es totalmente compatible con la gama original Siemens, manteniendo la calidad y la facilidad de integración características de amsamotion.store.

Características principales

• 8 canales de entrada analógica.

• Resolución de 12 bits más bit de signo (13 bits).

• Entradas configurables por pares entre tensión o corriente.

• Medición precisa con un error máximo de ±0.8% del fondo de escala.

• Rango seleccionable: ±10V, ±5V, ±2.5V y 0–20 mA / 4–20 mA.

• Diseñado como reemplazo directo de módulos Siemens S7-1200.

• Dimensiones estándar: 45 x 100 x 75 mm.

• Bajo consumo: 2.3W.

• Totalmente compatible con firmware Siemens V4.0 o superior.

Aplicaciones

• Lectura simultánea de múltiples señales analógicas en procesos industriales.

• Automatización de maquinaria que requiera medición de sensores analógicos.

• Sistemas de supervisión, control y registro de variables continuas.

Por qué elegir este producto

Permite ampliar el número de entradas analógicas manteniendo la precisión y la estabilidad necesarias en entornos industriales. Su compatibilidad total con la plataforma S7-1200 garantiza una integración sencilla y sin cambios en la ingeniería.

Especificaciones técnicas

• Modelo: SM1231 8x AI

• Entradas: 8 canales analógicos

• Tipo de señal: tensión o corriente (diferencial, por parejas)

• Rango de medición:

  • ±10V, ±5V, ±2.5V

  • 0–20 mA / 4–20 mA

• Conversión: 13 bits (12 bits + signo)

• Precisión: ±0.8% FS

• Impedancia:

  • Tensión: 2 MΩ

  • Corriente: 270 Ω

• Dimensiones: 45 x 100 x 75 mm

• Consumo: 2.3W

• Compatibilidad: Siemens S7-1200 V4.0 o superior
