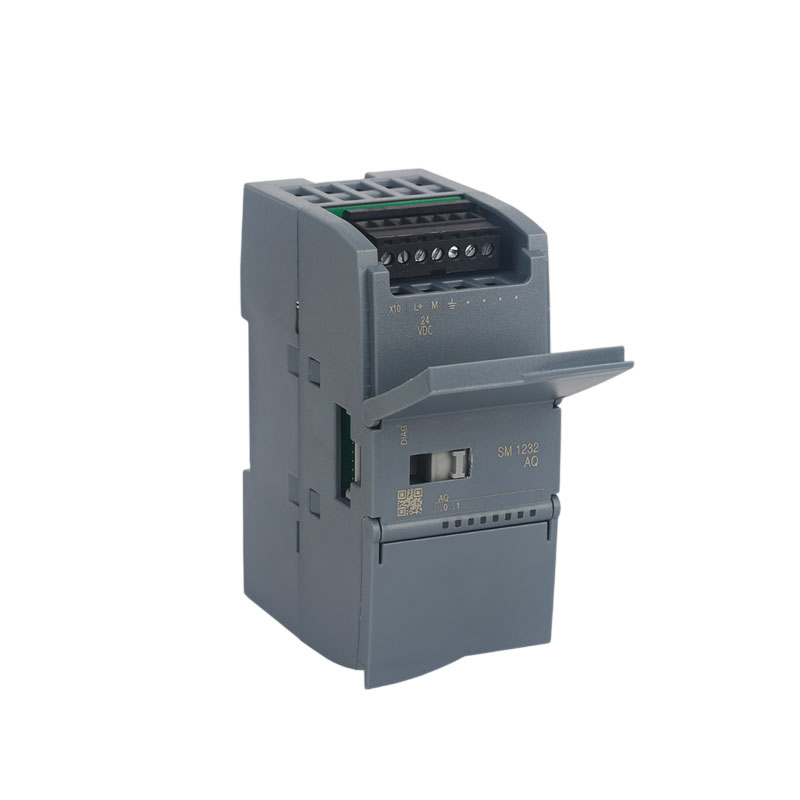

SM 1232 AQ 2×14 bits (AMX-232-4HB32-0XB0)

Description

Módulo de salida analógica SM1232 de 2 canales para PLC S7-1200

Introducción

El módulo SM1232 AQ 2×14 bits amplía las capacidades de control del PLC S7-1200 mediante dos salidas analógicas de alta resolución. Diseñado para ofrecer una señal estable y precisa, se integra de forma directa y totalmente compatible con la arquitectura original Siemens.

Características principales

• 2 salidas analógicas de alta resolución.

• Resolución de 14 bits en modo tensión y 13 bits en modo corriente.

• Compatible con señales ±10V, 0–20 mA y 4–20 mA.

• Salida configurable para adaptarse a múltiples aplicaciones industriales.

• Dimensiones estándar: 45 x 100 x 75 mm.

• Bajo consumo energético: 1.8W.

• Completamente compatible con PLC Siemens S7-1200 (firmware V4.0 o superior).

• Sustituto directo del módulo Siemens SM 1232 AQ 2×14 bits.

Aplicaciones

• Control de variadores, válvulas proporcionales o actuadores analógicos.

• Sistemas de dosificación, regulación y posicionamiento.

• Procesos industriales que requieren una señal analógica precisa y estable.

Por qué elegir este producto

Este módulo permite generar señales analógicas fiables con la misma funcionalidad que los módulos Siemens originales, manteniendo la precisión y robustez necesarias en aplicaciones industriales exigentes.

Especificaciones técnicas

• Modelo: SM1232 2×AQ

• Salidas: 2 canales analógicos

• Tipos de señal: tensión o corriente

• Rango de salida:

  • Tensión: ±10V

  • Corriente: 0–20 mA / 4–20 mA

• Resolución:

  • Tensión: 14 bits

  • Corriente: 13 bits

• Rango digital (full scale):

  • Tensión: −27648 a 27648

  • Corriente: 0–27648

• Precisión: ±0.8% fondo de escala

• Carga admitida:

  • Tensión: ≥1000 Ω

  • Corriente: ≤200 Ω

• Dimensiones: 45 × 100 × 75 mm

• Consumo: 1.8W
