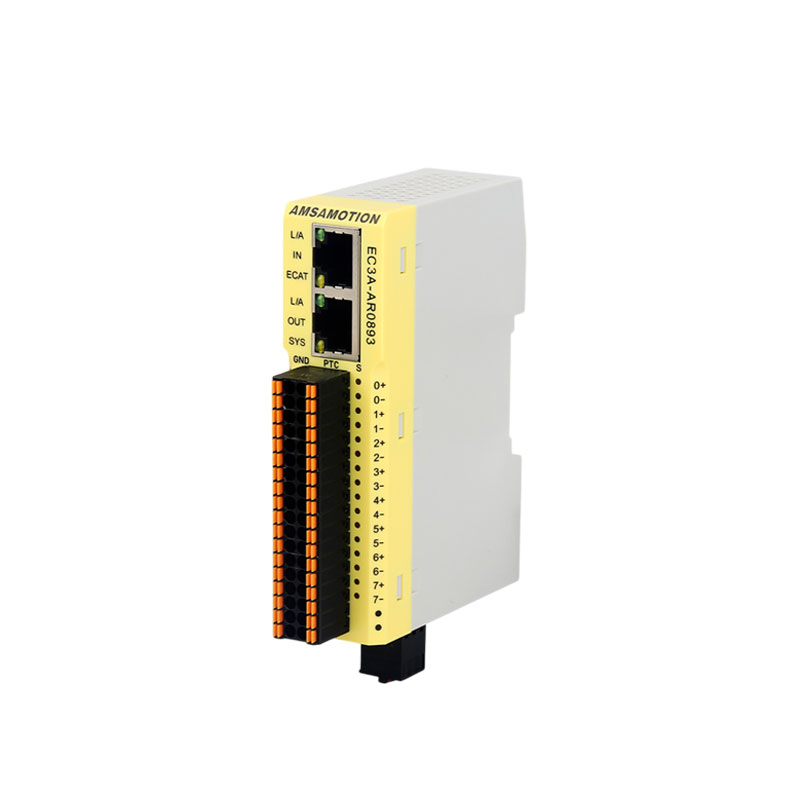

EC3A-AR0893 Módulo de temperatura EtherCAT 8 canales PT/CU (RTD)

Description

Módulo de temperatura EtherCAT EC3A-AR0893 de 8 canales RTD PT/CU

Introducción

El EC3A-AR0893 pertenece a la serie EC3A de AMSAMOTION, especializada en módulos EtherCAT tipo libro para adquisición precisa de temperatura. Dispone de 8 canales RTD compatibles con sensores de platino (PT) y cobre (CU), ofreciendo una resolución de 16 bit y una precisión de hasta ±0.5 °C. Su diseño compacto y comunicación EtherCAT garantizan integración rápida, medición estable y alta velocidad de muestreo.

Características principales

• 8 canales de entrada RTD para sensores PT50, PT100, PT200, PT500, PT1000, CU50, CU100.

• Alta resolución de 16 bit para medición precisa de temperatura.

• Rango de medida:

  • PT series: –50 °C a +300 °C.

  • CU series: –50 °C a +150 °C.

• Precisión:

  • PT50/PT200/PT500/CU50/CU100: ±0.5 °C.

  • PT100/PT1000: ±0.35 °C.

• Conversión digital:

  • PT: –5000 a 30000 (valor/100 = temperatura real).

  • CU: –5000 a 15000 (valor/100 = temperatura real).

• Velocidad de muestreo: 6 ms por canal.

• Comunicación EtherCAT (100 Mbps) con doble puerto RJ45.

• Aislamiento óptico de 500 V DC entre entradas y bus.

• Archivo XML EtherCAT incluido para configuración sencilla.

• Alimentación: 24 V DC (18–30 V).

• Montaje rápido en carril DIN 35 mm.

• Dimensiones compactas: 105 × 70 × 28 mm.

Aplicaciones

Diseñado para sistemas de control térmico, hornos industriales, líneas de producción automatizadas, equipos de procesamiento de alimentos, plásticos y laboratorios, donde se requiere una medición precisa y distribuida de temperatura mediante red EtherCAT.

Por qué elegir este producto

• Fabricado por AMSAMOTION, experto en módulos EtherCAT de precisión.

• Alta velocidad de adquisición (6 ms) por canal.

• Compatibilidad con múltiples tipos de RTD (PT/CU).

• Diseño compacto y robusto, con protección óptica y excelente estabilidad.

• Integración directa con PLC EtherCAT de Siemens, Beckhoff, Omron, etc.

• Configuración sencilla y soporte XML estándar EtherCAT.

Especificaciones técnicas
