EC3A-EN0200 Módulo EtherCAT 2 entradas de encoder + 6 entradas / 6 salidas digitales

Description

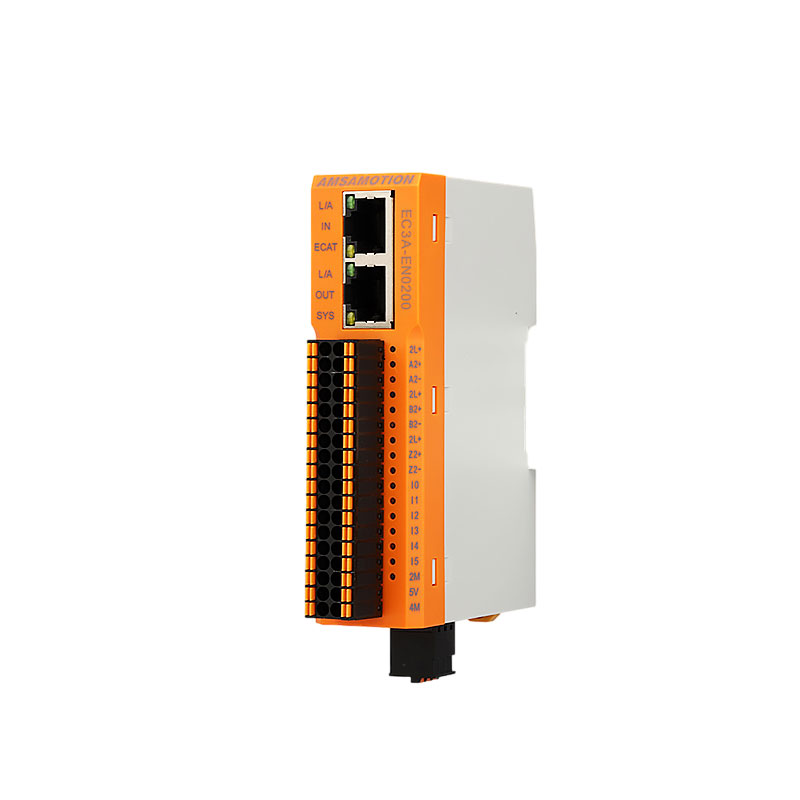

Módulo EtherCAT EC3A-EN0200 con 2 entradas de encoder diferencial + 6I/6O digitales

Introducción

El EC3A-EN0200 pertenece a la serie EC3A de AMSAMOTION, especialmente diseñada para sistemas EtherCAT tipo libro con control y adquisición de alta precisión. Este modelo combina 2 canales de entrada de encoder diferencial (A/B/Z) con 6 entradas y 6 salidas digitales (NPN/PNP configurables), ofreciendo una solución completa para control de movimiento y monitoreo de señales industriales dentro de una misma unidad.

Características principales

• 2 entradas de encoder diferencial (A/B/Z) compatibles con señales 5 V o 24 V.

• Compatibilidad con encoders incrementales hasta 1 MHz de frecuencia de entrada.

• 6 entradas digitales (NPN/PNP) y 6 salidas digitales NPN con aislamiento óptico.

• Funciones de conteo lineal, anillo (ring counter), bloqueo y retención de valor (latch) integradas.

• Contadores de 32 bits con posibilidad de establecer valor inicial, dirección de conteo y modo de Z-pulso (reinicio o captura).

• Comunicación EtherCAT de alta velocidad (100 Mbps) mediante doble puerto RJ45.

• Archivo GSD/XML EtherCAT incluido para configuración rápida desde el maestro.

• Tensión de alimentación: 24 V DC (rango 18–30 V).

• Aislamiento eléctrico de 500 V DC entre bus y entradas/salidas.

• Indicadores LED individuales para estado de canal y diagnóstico.

• Montaje vertical en carril DIN 35 mm, con diseño compacto (105 × 70 × 28 mm).

Aplicaciones

Ideal para sistemas de control de movimiento, máquinas de posicionamiento, robots cartesianos, equipos de medición de desplazamiento y procesos de automatización industrial que requieran lectura de encoder junto con control de señales digitales.

Por qué elegir este producto

• Fabricado por AMSAMOTION, especialista en módulos EtherCAT industriales de precisión.

• Integra entradas de encoder y E/S digitales en un solo módulo compacto.

• Configuración sencilla y rápida mediante archivo GSD/XML.

• Alta velocidad y fiabilidad en entornos industriales exigentes.

• Compatible con PLC EtherCAT de Siemens, Beckhoff, Omron y Schneider.

• Excelente estabilidad eléctrica con aislamiento óptico en todas las líneas de señal.

Especificaciones técnicas
