EC3A-PS0200 Módulo EtherCAT 2 ejes de pulso + 16 entradas / 4 salidas

Description

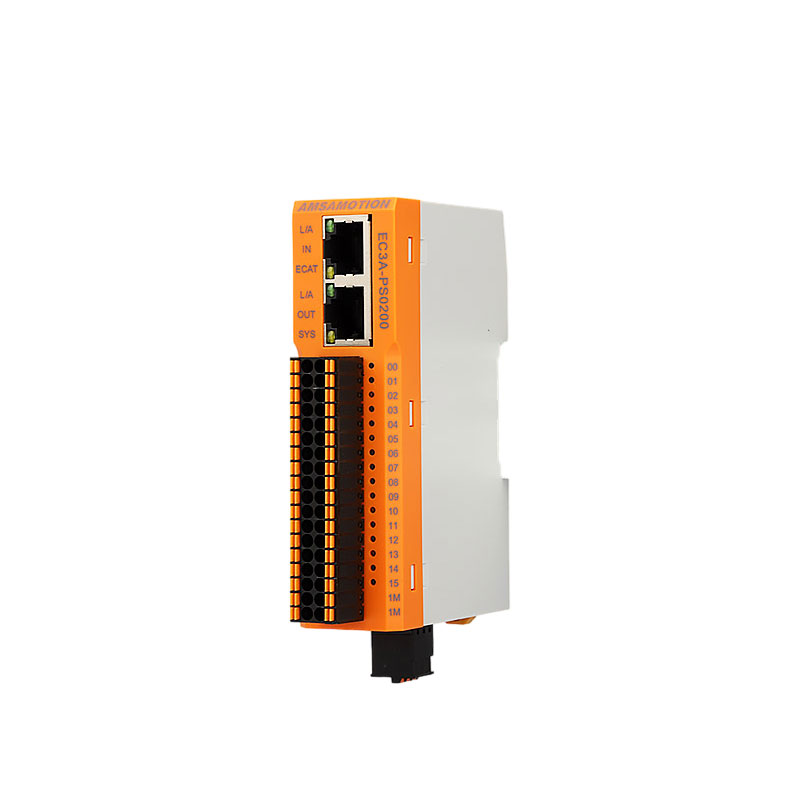

Módulo EtherCAT EC3A-PS0200 de 2 ejes de pulso + 16 entradas / 4 salidas

Introducción

El EC3A-PS0200 de la serie EC3A de AMSAMOTION es un módulo EtherCAT tipo libro diseñado para control de movimiento preciso y gestión de E/S digitales en sistemas distribuidos. Combina 2 canales de salida por pulso diferencial (5 V) con 16 entradas y 4 salidas digitales, proporcionando funciones avanzadas de posicionamiento relativo, control de velocidad y retorno a origen (Home). Ideal para controlar servomotores o actuadores paso a paso dentro de arquitecturas EtherCAT.

Características principales

• 2 canales de salida de pulso diferencial (Pulse + Direction), 5 V.

• Frecuencia de salida: 1 Hz ~ 500 kHz.

• Modos de control:

  • Posicionamiento relativo.

  • Control de velocidad.

  • Función de retorno a origen (Home).

• 16 entradas digitales (NPN/PNP compatibles).

• 4 salidas digitales NPN, con capacidad de 0.5 A por canal (máx. 2 A/4 canales).

• Entradas dedicadas por eje: límite izquierdo, límite derecho, origen, freno, servo listo y alarma.

• Alta velocidad de procesamiento EtherCAT (100 Mbps) mediante doble puerto RJ45.

• Aislamiento óptico de 500 V DC entre bus y señales de campo.

• Tensión de alimentación: 24 V DC (rango 18–30 V).

• Archivo GSD/XML EtherCAT disponible para configuración y mapeo sencillo.

• Montaje en carril DIN 35 mm, con diseño compacto (105 × 70 × 28 mm).

• Soporte de comunicación en cadena sin necesidad de switch adicional.

Aplicaciones

Ideal para sistemas de control de movimiento multieje, máquinas de ensamblaje, empaquetadoras, robots cartesianos, alimentadores automáticos y sistemas de transporte, donde se requiere control preciso de velocidad y posición mediante pulsos.

Por qué elegir este producto

• Fabricado por AMSAMOTION, especialista en módulos EtherCAT de alto rendimiento.

• Combina control de movimiento y E/S digitales en un solo módulo compacto.

• Compatible con la mayoría de PLC EtherCAT (Beckhoff, Siemens, Omron, etc.).

• Configuración rápida mediante archivo GSD o XML estándar EtherCAT.

• Rendimiento estable y durabilidad industrial en entornos exigentes.

• Diseño robusto y protección eléctrica avanzada con aislamiento óptico.

Especificaciones técnicas
