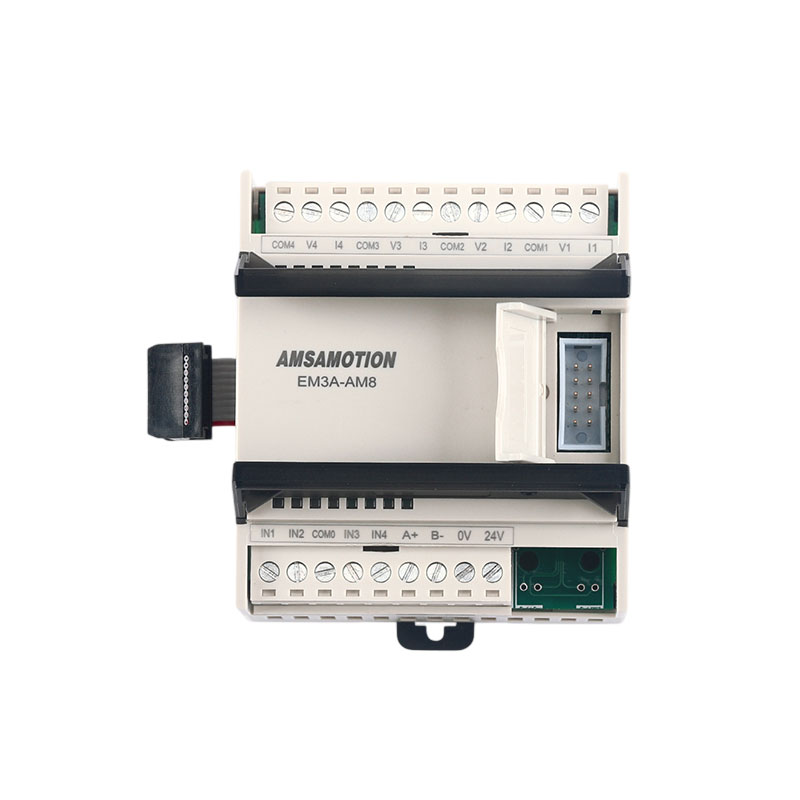

EM3A-AM8 – Módulo de expansión analógica 4 entradas y 4 salidas

Description

Módulo EM3A-AM8 de 4 entradas y 4 salidas analógicas para PLC FX3U

Introducción

El EM3A-AM8 es un módulo de expansión diseñado para aumentar la capacidad analógica del PLC AMX-FX3U-M. Añade 4 canales de entrada y 4 de salida en señal de voltaje o corriente, permitiendo ampliar aplicaciones de control con necesidad de lectura y generación de señales analógicas estables. Su conexión es directa mediante cable de expansión y el PLC asigna automáticamente las direcciones sin requerir parametrización.

Características principales

• 4 entradas analógicas 0–10V / 0–20 mA.

• 4 salidas analógicas 0–10V / 0–20 mA.

• Resolución de 12 bits tanto en entradas como en salidas.

• Conversión digital: entradas 0–10000 y salidas 0–4000.

• Alimentación DC 24 V con protección contra inversión de polaridad.

• Instalación directa sin configuración; el PLC asigna direcciones automáticamente.

• Compatible con PLC AMX-FX3U-M y su ecosistema de expansión.

• Hasta 7 módulos instalables en cadena mediante bus de expansión.

• Indicadores LED de estado, alimentación y comunicación RS485.

• Montaje en carril DIN 35 mm.

Aplicaciones

Ideal para sistemas de automatización que requieren:

• Lectura de sensores analógicos de proceso.

• Control de variadores, actuadores o válvulas proporcionales.

• Supervisión de señales de corriente o voltaje en maquinaria industrial.

• Integración en equipos de control de temperatura, caudal, presión o nivel.

Por qué elegir este producto

• Expansión analógica versátil con doble modo voltaje/corriente.

• Integración automática con el PLC sin programación adicional.

• Diseño compacto, robusto y con amplia compatibilidad industrial.

• Excelente estabilidad y precisión para aplicaciones de control analógico.

Especificaciones técnicas

Entradas analógicas

• Cantidad: 4

• Tipo: voltaje/corriente

• Rango: 0–10V / 0–20mA

• Conversión: 0–10000

• Resolución: 12 bits

Salidas analógicas

• Cantidad: 4

• Tipo: voltaje/corriente

• Rango: 0–10V / 0–20mA

• Conversión: 0–4000

• Resolución: 12 bits

Alimentación y estructura

• Alimentación: DC 24 V, 2 W, con protección de polaridad.

• Temperatura de trabajo: –10°C a +50°C

• Conexión: bus de expansión

• Instalación: carril DIN 35 mm

• Dimensiones: 71 × 80 × 50 mm
