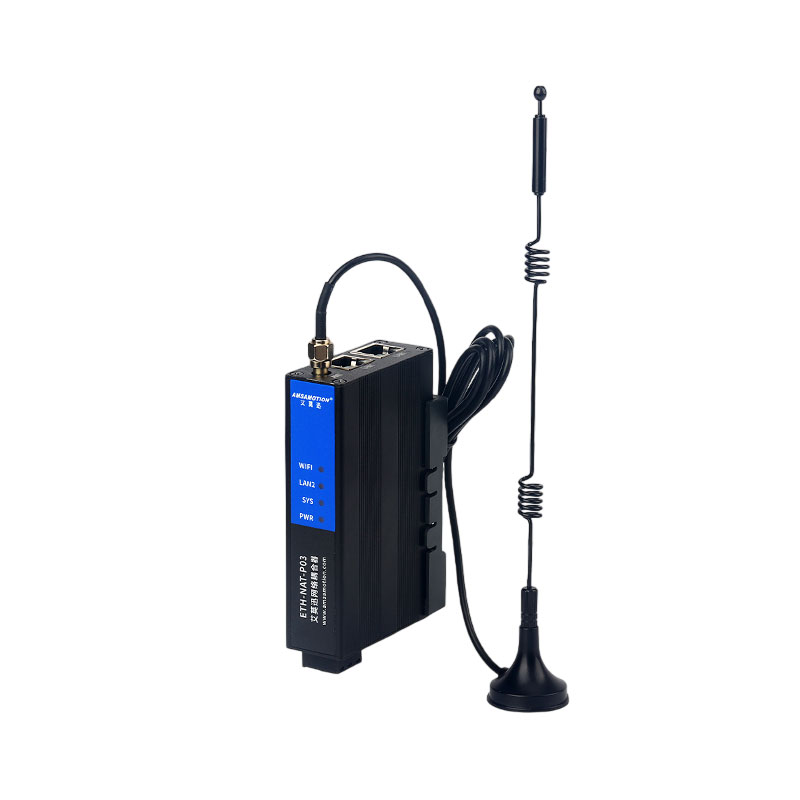

ETH-NAT-P03 acoplador NAT con conversión S7, 3E y Modbus TCP para PLC

Introducción

El ETH-NAT-P03 es un acoplador de red diseñado para todo tipo de PLC con puerto Ethernet, capaz de realizar conversión NAT, transmisión transparente entre redes distintas y traducción de protocolos industriales. Facilita la programación, supervisión y adquisición de datos sin necesidad de modificar las direcciones IP de los equipos conectados. Integra WiFi y múltiples modos de red para una implementación flexible en entornos industriales.

Características principales

• Compatible con todos los PLC con comunicación Ethernet TCP/UDP.

• Soporte de hasta 4 rutas NAT simultáneas para convertir PLC con distintos rangos IP a un único segmento.

• Conversión de protocolos integrada:

  • Siemens S7 (smart200, 300, 1200, 1500)

  • Mitsubishi 3E (FX5U)

  • Modbus TCP

  • Permite conversión bidireccional entre S7, 3E y Modbus TCP.

• Compatible con Smart IE HMI para comunicación con PLC Siemens a través del módulo.

• Interfaces independientes:

  • LAN1: dos puertos RJ45 con función switch para PLC y dispositivos Ethernet.

  • LAN2: un puerto RJ45 dedicado a PC, HMI u otras estaciones superiores.

  • WiFi integrado con antena externa (modos AP, STA y AP+STA).

• Configuración a través de servidor web integrado (LAN2).

• Actualización de firmware por Ethernet.

• Carcasa metálica compacta y montaje en carril DIN35.

Aplicaciones

• Acceso a PLC de distintos segmentos de red desde un único terminal.

• Programación y supervisión a distancia mediante WiFi o LAN.

• Conversión entre protocolos S7, 3E y Modbus TCP para compatibilizar equipos de distintas marcas.

• Integración de HMI Smart IE con PLC Siemens 300/1200/1500.

• Unificación de redes industriales donde no es viable modificar IPs de los equipos existentes.

Por qué elegir este producto

• Permite resolver incompatibilidades entre Siemens, Mitsubishi y Modbus TCP sin hardware adicional.

• Hace posible la comunicación entre dispositivos de diferentes redes IP sin alterar configuraciones existentes.

• Su diseño industrial, con carcasa metálica y protección frente a sobretensiones, garantiza fiabilidad continua.

• Configuración unificada vía web y operación estable mediante gestión watchdog.

• Integración WiFi flexible que facilita la puesta en marcha y el mantenimiento remoto.

Especificaciones técnicas

Hardware

• Modelo: ETH-NAT-P03

• Puertos Ethernet: 3 × 10/100M autoadaptativos (2 en LAN1 + 1 en LAN2)

• Conectividad inalámbrica: WiFi integrado, modos AP, STA y AP+STA

• Protección: watchdog integrado

Alimentación

• Tensión nominal: DC 24 V

• Rango: 9–28 V DC

• Potencia: < 5 W

• Protección: contra sobretensión y rayos/surge

Entorno

• Temperatura de trabajo: -10…50 °C

• Temperatura de almacenamiento: -20…70 °C

• Humedad: 10–90% RH sin condensación

• Refrigeración: por convección natural

Mecánicas

• Dimensiones: 100 × 60 × 25 mm (sin antena ni terminales)

• Montaje: carril DIN35

• Material: carcasa metálica

Software y funciones

• Número máximo de dispositivos: 4 PLC simultáneos en NAT

• PLC soportados para subida/bajada de programa y monitorización: Compatible

• Conversión de protocolos: S7 ↔ 3E ↔ Modbus TCP

• Compatibilidad Smart IE HMI

• Actualización de firmware vía Ethernet
