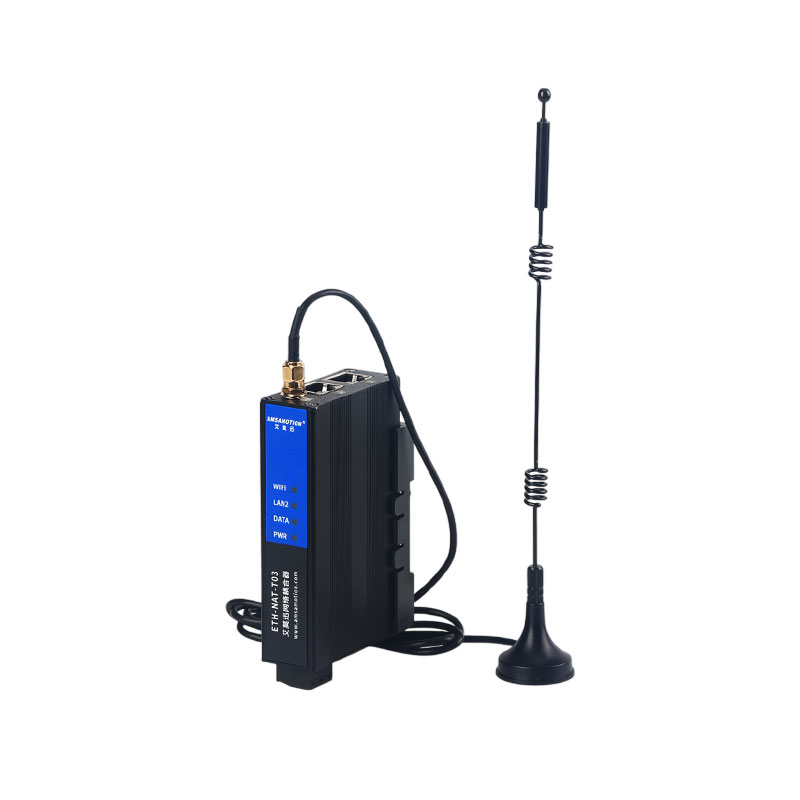

ETH-NAT-T03 convertidor NAT Ethernet para PLC

Description

ETH-NAT-T03 convertidor NAT Ethernet para acceso remoto a PLC

Introducción

El ETH-NAT-T03 es un módulo de conversión de direcciones IP y transmisión transparente mediante Ethernet, pensado para todos los PLC con puerto de red que trabajen con protocolos TCP/UDP. Permite cruzar diferentes segmentos de red, unificar direcciones y acceder a los equipos de forma local o remota mediante LAN o WiFi, manteniendo la configuración original de los dispositivos.

Características principales

• Compatible con todos los PLC con puerto Ethernet (TCP/UDP) para comunicación de red y adquisición de datos.

• Funciones de transmisión transparente y conversión NAT entre diferentes segmentos de red.

• Soporta hasta 4 PLC en mapeo NAT simultáneo, permitiendo unificar varios equipos de distintos rangos de IP en un único segmento para su supervisión.

• Tres interfaces físicas independientes:

  • LAN1 con dos puertos RJ45 con función de switch para conexión de PLC u otros dispositivos Ethernet.

  • LAN2 con un puerto RJ45 dedicado a la conexión del PC, HMI u otro sistema superior.

  • Interfaz WiFi con antena externa para acceso inalámbrico.

• Funciones WiFi integradas con soporte para modos AP, STA y AP+STA para programación, adquisición de datos y acceso remoto a través de red inalámbrica.

• Configuración sencilla mediante servidor web integrado accesible por el puerto LAN2.

• Posibilidad de actualizar el firmware a través de Ethernet, evitando sustituciones de hardware.

• Carcasa metálica negra, formato compacto y montaje en carril DIN35 para cuadros eléctricos industriales.

Aplicaciones

• Integración de PLC de distintos rangos de IP en un mismo segmento lógico para su monitorización centralizada.

• Programación y diagnóstico remoto de PLC a través de WiFi o LAN sin cambiar las direcciones IP existentes.

• Conexión de PC, HMI u otros terminales a varios PLC a través de un único segmento de red.

• Acceso a dispositivos Ethernet adicionales conectados a LAN1, como cámaras IP u otros equipos de red industrial.

Por qué elegir este producto

• Permite aprovechar instalaciones existentes sin necesidad de reconfigurar las IP de los PLC, reduciendo tiempos de parada.

• Combina en un único equipo funciones de NAT, puente de red y punto de acceso WiFi para simplificar la arquitectura de comunicación.

• Diseñado para entornos industriales: carcasa metálica, protección frente a sobretensiones en la alimentación y montaje en carril DIN.

• Hasta 4 canales NAT gestionados desde una interfaz web clara, lo que facilita la puesta en marcha y el mantenimiento.

Especificaciones técnicas

• Modelo: ETH-NAT-T03

• Puertos Ethernet: 3 × 10/100M autoadaptativos (2 en LAN1, 1 en LAN2)

• Conectividad inalámbrica: WiFi integrado, modos AP, STA y AP+STA

• Dirección IP por defecto: 192.168.1.12 (LAN2)

• Protocolos soportados: TCP/UDP para comunicación con PLC y dispositivos de red

• Funciones de software:

  • Subida y descarga de programas de PLC

  • Adquisición de datos de PLC

  • Subida y descarga de proyectos HMI

  • Hasta 4 dispositivos conectados en NAT

• Alimentación:

  • Tensión nominal: DC 24 V

  • Rango de trabajo: 9…28 V DC

  • Potencia: < 5 W

  • Protección frente a sobretensiones y descargas (rayos/surge)

• Condiciones ambientales:

  • Temperatura de trabajo: -10…50 °C

  • Temperatura de almacenamiento: -20…70 °C

  • Humedad relativa: 10…90 % RH (sin condensación)

  • Refrigeración: convección natural

• Características mecánicas:

  • Dimensiones: 100 × 60 × 25 mm (sin terminales ni antena)

  • Montaje: carril DIN35 estándar

  • Material: carcasa metálica
