F3U-L32MR-620 PLC compatible con FX3U – 16E/16S + 6AI/2AO – Relé – Doble RS485

Description

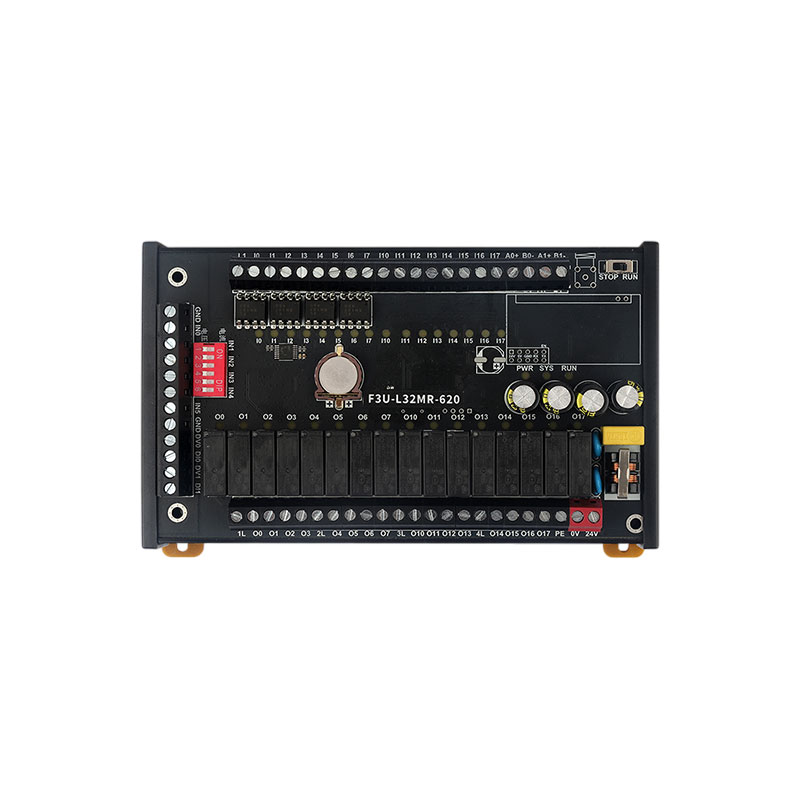

PLC F3U-L32MR-620 con 6 entradas analógicas y 2 salidas analógicas

Controlador compacto compatible con FX3U

Introducción

El F3U-L32MR-620 es un PLC de arquitectura compacta diseñado para aplicaciones de automatización que requieren E/S mixtas y capacidades analógicas integradas. Proporciona 16 entradas digitales, 16 salidas por relé y un total de 6 entradas analógicas y 2 salidas analógicas, permitiendo integrar lectura de señales de proceso y control de actuadores desde un único módulo. Es totalmente compatible con la programación y las instrucciones FX3U mediante GX Works2 y GX Developer.

Características principales

• 16 entradas digitales con aislamiento por optoacoplador.

• 16 salidas por relé con capacidad 2A/por punto.

• 6 entradas analógicas 0–10 V / 0–20 mA configurables por DIP switch.

• 2 salidas analógicas 0–10 V / 0–20 mA controladas por registros D8080–D8081.

• Compatibilidad con instrucciones FX3U y comunicación por protocolo FX3U y Modbus RTU.

• Doble puerto RS485 para programación y comunicaciones industriales.

• No incluye 4G ni WiFi (solo disponible en modelos KR-620G / KR-620W).

• Alimentación DC 24 V con protección de polaridad.

• Construcción robusta y certificación EMC industrial.

Aplicaciones

• Automatización de maquinaria compacta.

• Control de procesos con señales analógicas (presión, temperatura, caudal, nivel…).

• Integración con variadores, sensores industriales y sistemas Modbus.

• Equipos que requieren E/S mixtas y comunicación RS485.

Por qué elegir este producto

El modelo F3U-L32MR-620 combina E/S digitales y analógicas en un solo PLC, eliminando módulos adicionales y reduciendo costes. Su total compatibilidad con FX3U lo hace ideal para renovaciones, ampliaciones o migraciones, manteniendo instrucciones, software y modos de comunicación ya implementados. Además, su doble RS485 permite separar programación y comunicación en red.

Especificaciones técnicas

Entradas digitales

• 16 puntos, DC 18–28 V, optoacopladas.

Salidas digitales

• 16 puntos por relé, 2A/punto; 8A por grupo de 4 puntos.

Entradas analógicas

• 6 canales 0–10 V / 0–20 mA seleccionables por DIP switch.

• Resolución de conversión: 12 bits.

Salidas analógicas

• 2 canales 0–10 V / 0–20 mA.

• Control mediante registros D8080–D8081.

• Resolución: 12 bits.

Comunicaciones

• 2 puertos RS485: programación FX3U y Modbus RTU maestro/esclavo.

• Sin 4G / sin WiFi.

Otras características

• Programación: GX Works2 / GX Developer.

• Capacidad de programa: hasta 16K pasos.

• Temperatura de trabajo: –10 °C a +50 °C.

• Montaje en carril DIN 35 mm.

• Dimensiones: 162 × 102 × 44 mm.
