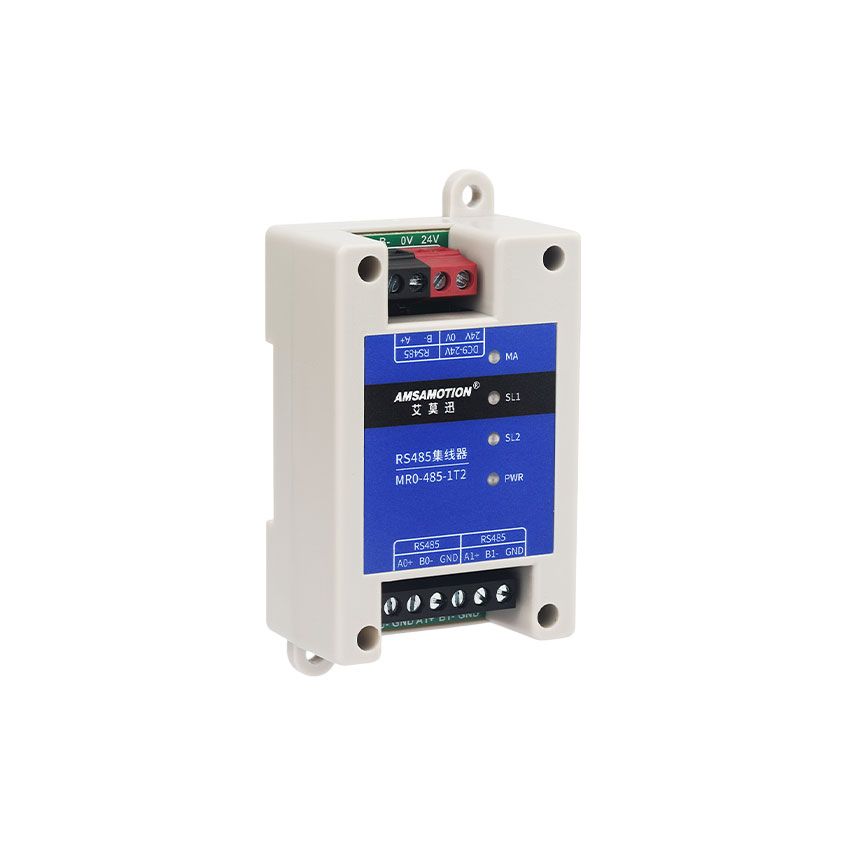

Módulo RS485 un maestro a dos esclavos MR0-485-1T2

Introducción

El MR0-485-1T2 es un concentrador RS485 diseñado para transformar una línea de comunicación en dos canales esclavos independientes. Es ideal para ampliar redes RS485 existentes cuando un único maestro necesita comunicarse de forma fiable con varios dispositivos esclavos.

Características principales

• Un puerto RS485 de maestro convertido en dos puertos RS485 de esclavo
• Comunicación transparente y bidireccional
• Compatibilidad con múltiples baud rates (1200–256000 bps, autoadaptativo)
• Admite distintos formatos de comunicación
• Funciona como hub y como repetidor RS485
• Protección de alimentación con diseño antiinversión
• Indicadores LED dedicados para cada canal (SL, MA1, MA2)
• Instalación en carril DIN, tamaño compacto 82×54×32 mm
• Bajo consumo, menor de 0.2 W

Aplicaciones

• Sistemas Modbus donde un único PLC debe comunicarse con múltiples dispositivos esclavos
• Expansión de redes RS485 en automatización industrial
• Sistemas de monitorización, adquisición de datos y control distribuido
• Envío de señales a dos equipos cuando solo se dispone de un puerto RS485
• Aumento de la distancia y estabilidad de la red al actuar como repetidor

Por qué elegir este producto

El MR0-485-1T2 ofrece una solución económica, práctica y estable para dividir una línea RS485 en dos ramales sin alterar la comunicación del master. Su capacidad de autoajuste de velocidad, su diseño industrial y su protección contra inversiones lo convierten en un módulo fiable para integraciones profesionales.

Especificaciones técnicas

Puertos RS485
• Puerto maestro: autoadaptativo 1200–256000 bps
• Esclavo 1: autoadaptativo 1200–256000 bps
• Esclavo 2: autoadaptativo 1200–256000 bps
• Compatibilidad de protocolo: comunicación transparente

Distancia
• Hasta 1200 metros a 9600 bps (según cableado y entorno)

Alimentación
• DC 24 V con protección contra inversión
• Consumo menor de 0.2 W

Indicadores LED
• SL: actividad en el puerto esclavo
• MA1: actividad del maestro
• MA2: actividad en el segundo puerto esclavo
• SYS: estado del sistema

Entorno de trabajo
• Temperatura de trabajo: –10°C a +50°C
• Temperatura de almacenamiento: –20°C a +70°C

Instalación y tamaño
• Montaje en carril DIN
• Dimensiones: 82×54×32 mm
