SB AE04P – Módulo de entrada analógica 4 canales para Siemens SMART

Description

Módulo de entrada analógica de 4 canales para PLC Siemens SMART

Introducción

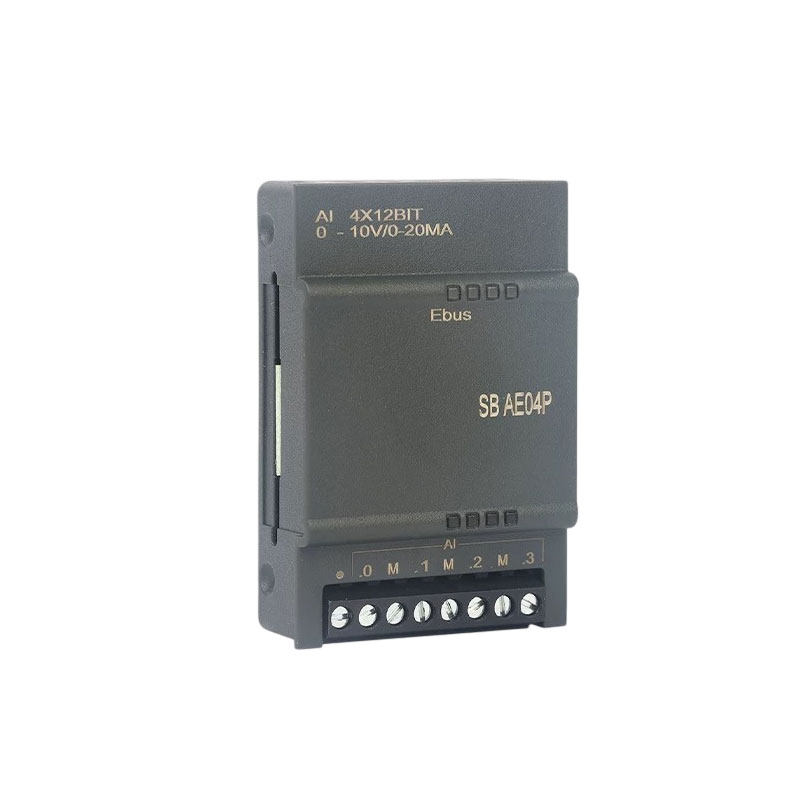

El SB AE04P es una señal board de entrada analógica diseñada para ampliar la capacidad de medición de los PLC Siemens SMART. Ofrece cuatro canales independientes, configurables para señales de voltaje o corriente mediante interruptores traseros, proporcionando una solución flexible y fiable para aplicaciones industriales que requieren lectura analógica multicanal.

Características principales

• 4 entradas analógicas independientes.

• Cada canal admite 0–10 V o 0–20 mA (seleccionable por interruptor trasero).

• Conexión directa al PLC, sin elementos adicionales.

• Consumo reducido de 2W.

• No necesita alimentación externa de 24V.

• Total compatibilidad con PLC Siemens SMART y señales de la serie SB-P.

• Conversión estándar: 0–27648 para todo el rango.

• Error ≤ ±0.8 % del fondo de escala.

Aplicaciones

• Lectura de sensores o transductores analógicos.

• Monitorización de procesos industriales con múltiples señales.

• Ampliación de entradas analógicas en CPUs Siemens SMART.

• Integración en sistemas de control y adquisición de datos.

Por qué elegir este producto

El SB AE04P permite incrementar de forma económica y sencilla la capacidad analógica del PLC SMART. Su configuración individual por canal y su fiabilidad lo convierten en un módulo versátil para aplicaciones donde se requiere precisión y flexibilidad de entrada.

Especificaciones técnicas

• Tipo: Módulo de entrada analógica.

• Entradas: 4 canales (0–10 V o 0–20 mA).

• Selección del tipo de señal: Interruptores traseros por canal (modo V/I).

• Conversión: 0–27648 para el rango completo.

• Error: ≤ ±0.8 % F.S.

• Impedancia:

  • Entrada de corriente: ≥10 kΩ

  • Entrada de voltaje: ≤300 Ω

• Conexión: Directa al PLC.

• Consumo: 2W.

• Alimentación externa: No necesaria.

• Compatibilidad: PLC Siemens SMART y serie SB-P.
